Čo znamená rôzne doplnkové označenie v označení riadených bômb KAB
- L - Лазерная  полуактивная ГСН флюгерного типа - laserová hlavica samonavedenia "veterníkového" typu - takéto hlavičky mali ako detektor "kvadrantovú" fotodiodu (v podstate päť detektorov - centrálny a štyri segmenty)
- LG - Лазерная гиростабилизированная - laserová "gyrostabilizovaná" hlavica (buď samotná hlavica, alebo tam je pridaný stabilizačný autopilot)
Hlavička 24N1 by už mala byť typu LG, typ L by mali byť v Rusku pomerne málo používané hlavičky s detektorom "amerického typu" - také to malé teleso s prstencovým "stabilizátorom" na "sosáku", práve tomuto telesu rusi občas hovoria "fljuger", veterník - česky sa to prekladá ako (veterná) "korouhvička".
U novších rakeit a bômb sa už rozlíšenie L/LG používa málo a väčšina je typu LG, hoci je označená len L
- Kr - Телевизионно-корреляционная - televízna-korelačná - televízia funguje pri zamierení, potom hlavica si uchováva obraz cieľa a navádza sa naň - v podstate samonavedenie, princíp vystreľ a zabudni. Staršie hlavičky s televíznym korelačným systémom mohli mať aj systém s pamäťovou obrazovkou (elektronkou). A to sa len tak ľahko polovodičmi nenahradí...
- TK - Телевизионно-командная -  televízna povelová, teda povelovo riadená až po dopad
- S - navedenie pomocou družicovej navigácie GLONASS/GPS

https://vk.com/club76301250?z=video-103 … 75742973e2

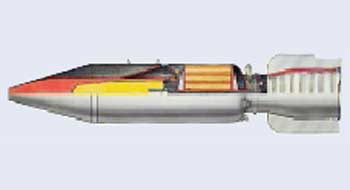

БЕТАБ-500ШБ alebo У

Upravil polite (06.10.2015 22:30:56)

OFAB-250-270

BetAB-500

RBK-500 AO-2.5RTM

RBK-500 SPBE-D

Výroba a montáž bômb typy RBK:

Upravil skflanker_ (09.10.2015 20:33:55)

Veľmi poučné video.
trochu detailov - bombička má mierne odlišnú konštrukciu a iný zapalovač, ako bombička používaná v 80. rokoch v ČSLA (je tiež o cca 10 rokov novšia):
0:20-0:50 spôsob uloženia AO-2,5RT v prepážkach kontajneru. Podľa čísiel sú bombičky z roku 1989 - štvrť storočia staré, a zrejme nesprávne skladované, preto to množstvo zlyhaných (zavlhnuté oneskorovače a výmetné náplne)
0:52-1:39 - otváranie bombičky - v skutočnosti už je "otvorená", sníme jednu"bojovú časť", ktorá je pri normálnej činnosti odstrelená od zapalovaču v strede
1:42 - ukazuje oneskorovač, na konci ktorého je rozbuška
1:48 - vložený hliníkový diel je výmetná náplň, obsahuje čierny prach, úlohou je zapáliť oneskorovač a odhodiť túto "bojovú časť" od zapalovač
2:00 - ukazuje zapalovač v púzdre a jeho umiestnenie v bombičke
2:40 - zapalovač bez púzdra
2:49 - druhá "výmetná náplň" pre "spodnú" bojovú časť
2:59 - konštrukcia zapalovaču s úderkami v tvare Y a odstredivými poistkami
3:40 - takto by mali byť časti uložené pred odistením
3:55 - takto sa zapalovač odistí pri rotácii - odstredivá sila prekoná odpor odpružených guličiek v poistkách a tie sa presunú, čím umožnia vzájomný pohyb úderiek. V odistenej polohe sa poistky opäť zaistia proti pohybu odpruženými guličkami voči púzdru.
4:00 - ukazuje pohyb úderiek pri náraze na prekážku - úderky sa pohybujú zotrvačnosťou a pri bočnom náraze sú voči sebe riadené dvomi vodítkami okolo ihly a náliatkami v púzdre (náliatky púzdra sú vo vrchole úderiek tvaru Y)
4:17 - práve sňal "koleso" - prstenec s "veterníkom" - jeho úlohou je počas pádu roztočiť bombičku na otáčky dostatočné na odistenie odstredivých poistiek
4:30 - významný rozdiel proti staršej konštrukcii - vymontovaný diel, vonkajšie púzdro zapalovaču, je tu súčasťou druhej "bojovej časti", u staršej konštrukcie bol tento diel samostaný a bojové časti boli identické
4:35 - ukazuje vzhľad oneskorovača s rozbuškou a počinovou náplňou, v "bojovej časti" vidno pod kartónom priamo náplň trhaviny
4:50 - ukazuje rozdrvenú náplň trhaviny a vnútorné drážkovanie plášťa bojovej časti, ktoré riadi rozklad na črepiny
5:15 - rozoberá "výmetnú náplň" a vysýpa z nej čierny prach - v 5:28 ho zapáli

Ďalšie video na submuníciu RBK - SPBE-D na začiatku a aj AO-2,5RT na konci videa
