#1 03.04.2016 15:28:04
Míny a trhaviny
Okopnyj zarjad- ako kopu zákopy vojaci RF
http://m.vk.com/wall-68219404_60222 tu je aj schéma...v rustine
Postavenie sa ruskej protipechotnej míny ПОМ-2 «Отёк» do bojovej pozície
Upravil polite (03.04.2016 15:53:27)
Chcel by som byt Stalinom, nie preto aby som bol ako on, len by som chcel vediet, ci sa dalo konat inak....
#2 03.04.2016 16:04:21
- Alchymista
- Globální moderátor
- Registrován: 19.02.2015
- Příspěvky: 4.239
- Zprávy
Re: Míny a trhaviny
Už sme to tu niekde raz mali...
Popis zhora dole, zľava doprava:
-prispôsobenie pre postavenie nálože na terén (pružiny rozvinuté)
- kumulatívna nálož
- zapalovač
- trhavá nálož
- reaktívny (raketový) motor
- odpalovacie ústrojenstvo
---------------------------------------------------------------------------
Činnosť míny POM-2R je pekne ukázaná.
Mína POM-2 je určené predovšetkým pre diaľkové mínovanie, štandardný spôsob je pomocou mínových ukladačov a kaziet KPOM-2, v kazete sú štyri míny POM-2. Rozmerovo rovnaká kazeta sa používa i pre míny PFM-1 a protitankové míny PTM-1 a PTM-3. Míny POM-2 sú z kazety vymetene dve do vzdialenosti 30-70m a dve do vzdialenosti 60-140m.
Predvedená mína je vo verzii POM-2R (v cvičnej variante), ktorá je určená na "individuálne" mínovanie - má pripojené zariadenie URP, ktoré nahradzuje funkciu kazety KPOM-2.
Hmotnosť míny je 1,5-1,7kg podľa verzie. Mína je po ustavení iniciovaná štyrmi "nástražnými niťami", ktoré po ustavení rozhodí pomocou pružín do okolia. Dotyk či zatiahnutia za niť mínu iniciuje. Nite sú dlhé 9,5 metra, účinný polomer míny 16 metrov. Samolikvidácia za 40-100 hodín.
POM-2R (bez URP) a POM-2 (so štyrmi stuhovými stabilizátormi)
Existujú aj ďalšie podobné míny, niektoré sú určené pre špeciálne jednotky a sú použiteľné aj ako časový ručný granát
#3 03.04.2016 16:14:25
Re: Míny a trhaviny
Alchy, poprosím Ta, väčšinou sem prispievam z mobilu a to ma dosť , obmedzuje a spomaľuje. Ak niekedy narazis na moje,,nedokonalé,, príspevky kludne ich prekop a vytvor nový súvislý a môj pôvodný vymaz. Nie som jesitny....hehe. Dakujem
Chcel by som byt Stalinom, nie preto aby som bol ako on, len by som chcel vediet, ci sa dalo konat inak....
#4 23.04.2016 20:01:16
Re: Míny a trhaviny
TO JE MOŽNÉ JENOM V RUSKU. KŘEHKÁ DÍVKA PLNĚ ZASTOUPILA TERMINÁTORA A PROŠLA BEZ ÚHONY PŘES EXPLOZE
Dívka-zkoušečka v ochranném plášti prošla bez úhony přes exploze, kouř a oheň.
Vicepremiér RF Dmitrij Rogozin zavěsil na svém účtu na Facebooku video ze zkoušek, jež se konaly na polygonu ruského Ústavu přesného strojírenství. Na videu prochází dívka, oblečená do zvláštního ochranného obleku, přes epicentrum výbuchu a vychází nedotčená. „Terminátor je bídnou podobou dívek-zkoušeček vojenského průmyslu RF," komentoval Rogozin video.
#7 29.08.2016 21:03:31
- Alchymista
- Globální moderátor
- Registrován: 19.02.2015
- Příspěvky: 4.239
- Zprávy
Re: Míny a trhaviny
https://ru.wikipedia.org/wiki/%D0%9C-22 … %BD%D0%B0)
Ženijná munícia - prostriedok M-255 (továrenské označenie, v ruskej armáde zatiaľ nie je zavedený, známy je minimálne od roku 2001)
Prostriedok je uložený v hermetickom kontajnere, ktorý má výšku jeden meter, priemer 60cm a hmotnosť 100kg. Na ukladanie prostriedku je skonštruovaný špeciálny ukladač (zemný vrták a hydralická ruka) na podvozku ЗИЛ-131 alebo КамАЗ-4310. Ukladač prepravuje 12 prostriedkov M-255. Prostriedky M-255 sa ukladajú pod povrch terénu, do hĺbky až 60cm.
Prostriedok M-255 obsahuje 40 ks submunície s črepinovým a kumulatívnym účinkom, submunícia je vzhľadovo podobná submunícii z rakiet Točka, Oka a Iskander.
Efektívna vzdialenosť (polomer) črepinového účinku submunície - 17 metrov, priebojnosť pancieru do 30mm, plocha zasiahnutá činnosťou jedného "prostriedku" M-255 má polomer 85-95 metrov (~23-28 000 m2 = ~3-4 futbalové ihriska)
Prostriedok M-255 je vybavený detektorom cieľov so seizmickým, magnetickým a infračerveným detektorom a je riadený z ovládacieho pultu po vodičoch na vzdiaelnosť do 4km (pult ПУ-404П) alebo kodovaným rádiovým spojením na vzdialenosť do 10km (pult ПУ-404Р). Každý riadiaci pult môže obsluhovať do 100 prostriedkov M-255. K pultom je možné pripojiť aj videokamery. Prostriedok M-255 môže byť vybavený/doplnený rušičom mínohľadačiek s dosahom niekoľko desiatok metrov, systémom "sebaobrany" proti odmínovniu a má vlastný systém samolikvidácie alebo "neutralizácie". Autonómne napájanie zabezpečuje bojovú pripravenosť po dobu najmenej 30 dní a prostriedok je možné pripojiť aj na externé napájanie.
Činnosť:
Po vydaní povelu k činnosti špeiálna pyropatrona odhodí nakrytie nad vekom prostriedku, a raketový motor vytiahne bojovú časť do výšky 40-60 metrov, kde dôjde k rozhodeniu submnície.
Prostriedok M-255 je označovaný aj ako "reaktívna mína", ale v skutočnosti to NIE JE MÍNA - neporušuje žiadnu zmluvu o mínach.
#8 11.09.2016 20:07:44
- Alchymista
- Globální moderátor
- Registrován: 19.02.2015
- Příspěvky: 4.239
- Zprávy
Re: Míny a trhaviny
Bola tu do mňa hodená súkromná otázka k diskusii o ERA na palbe. Keďže som trochu umelecky kreslil, odpoveď dám takto verejne.
Existuje spôsob, ako zabezpečiť, aby sa výbuch bleskovice mohol šíriť len "určeným" smerom?
Také "udelátory" existujú, je vo v podstate "polovica" bleskovicového oneskorovaču.
Najprv čo je to ten oneskorovač

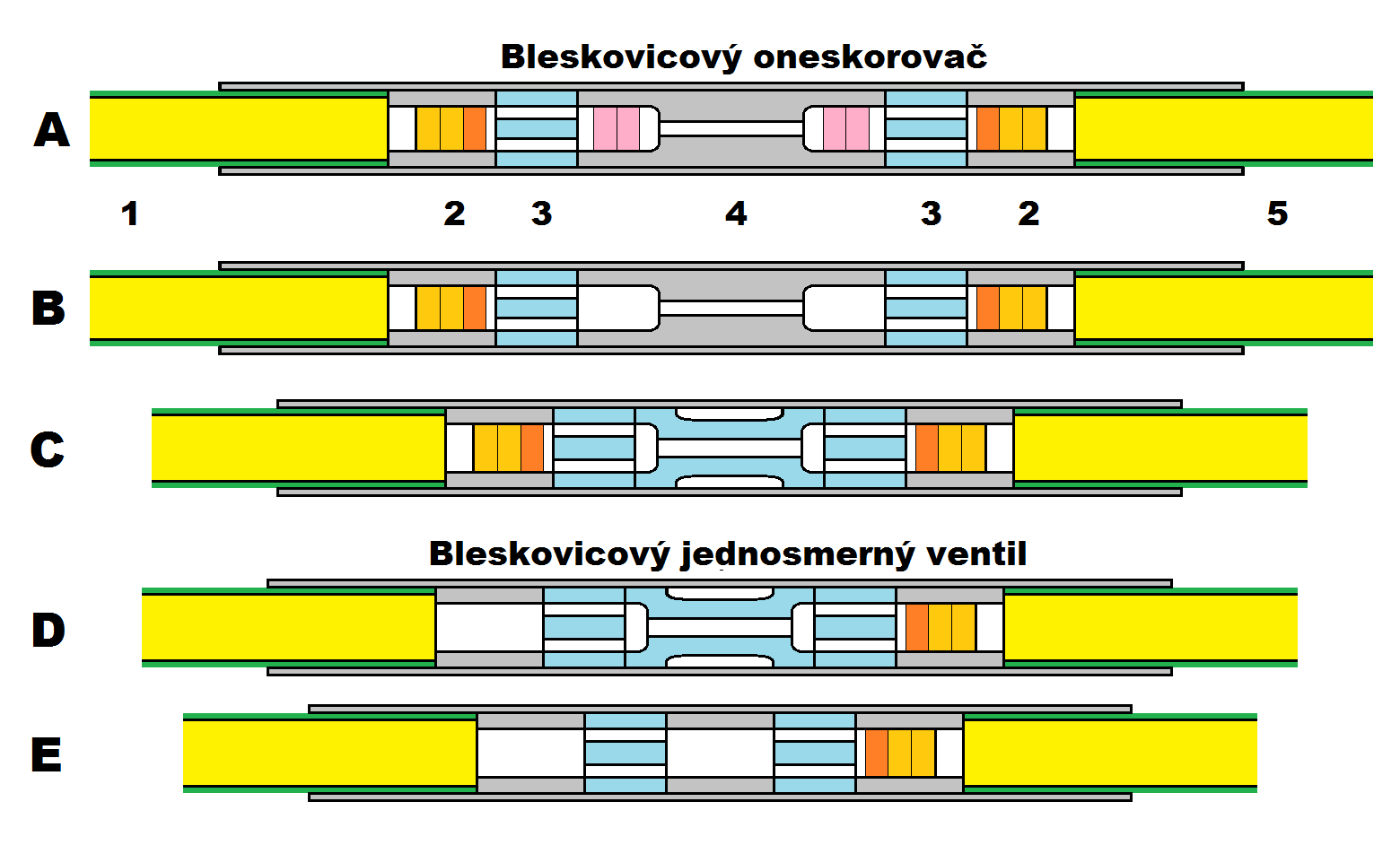

Na obrázku A je ideový nákres bleskovicového oneskorovača, vychádza k konštrukcie čs. priemyslového bleskovicového oneskorovača MBZ (poistky, kalíšky a iný drobný materiál nie je zakreslený)
1 - prívodná bleskovica (bleskovica NP V má vonkajší priemer 5,2mm a obsahuje 12g pentritu na meter dĺžky);
2 - rozbuška - primárna náplň (oranžová) je vpravo, sekundárna náplň (žltá) je vľavo.
3 - tlmič (plastový valček v niekoľkými otvormi)
4 - oneskorovacia vložka (kovová) s dvomi pyrotechnickými milisekundovými oneskorovačmi (ružová) a oneskorovacím kanálom
5 - vývodná bleskovica
Ako to funguje: detonácia sa šíri bleskovicou rýchlostou ~6700m/s,
V zostave rozbuška - tlmič - pyrotechnický oneskorovač - oneskorovací kanál - pyrotechnický oneskorovač - tlmič - rozbuška sa detonácia šíri výrazne pomalšie ako rovnako dlhým úsekom mormálnej bleskovice - 1ms = 6,7m bleskovice, vyrábali sa oneskorovače MBZ-9, MBZ-17, MBZ-22, ale obecne je možné ľubovoľné oneskorenie od cca 5 milisekúnd až do cca 50ms.
Konštrukcie podľa schémy B a C sa odlišujú tým, že v nich nie sú použité pyrotechnické oneskorovače a oneskorenie je realizované len oneskorovacím kanálom v kovovej alebo plastovej oneskorovacej vložke. Takéto konštrukcie sú vhodné na realizáciu malých oneskorení na úrovni zlomkov milisekúnd až jednotiek milisekúnd.
Konštrukcia "jednosmerného ventilu" je zrejmá z nákresu D a E - detonácia môže postupovať len zľava doprava, ale nie opačne. Intenzita detonačnej vlny z bleskovice vľavo je aj po prechode tlmičmi a oneskorovacím kanálom (tu plní funkciu ďalšieho tlmiča) dostatočná, aby iniciovala primárnu náplň (traskavinu) v rozbuške na pravej strane. Od sekundárnej náplne rozbušky je inicovaná výstupná bleskovica a prenos detonácie tak pokračuje.
Ak prichádza detonácie sprava, rozbuška detonuje ihneď, ale detonačná vlna po prejdení tlmičmi a ďalšími prvkami už nemá dostaočnú energiu či iniciačnú schopnosť, aby bez pomoci rozbušky dokázala iniciovať bleskovicu.
